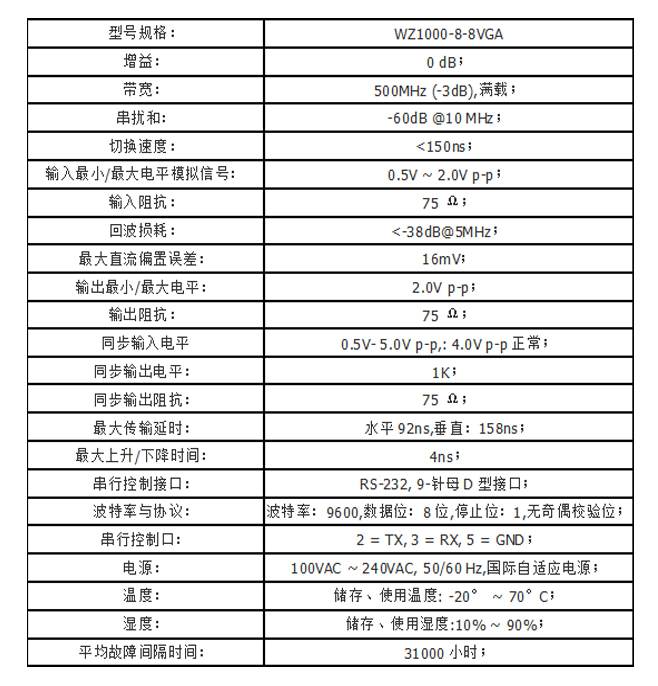

五洲VGA矩陣切換器

（WZ1000-8-8VGA）

功能簡述:

1、 8路輸入8路輸出

2、 內部帶有緩沖電路，信號補償電路，自動增益調節，使圖像信號能高保真輸出，更加穩定更遠距離傳輸。

3、 支持快速切換操作。

4、 獨立的VGA輸入、輸出端子，采用15針HD母接口。

5、 支持信號類型有：VGA、RGBHV、RGBS、RGsB、合視頻、S－視頻、分量視頻。

6、 500M(-3dB),滿載帶寬。

7、 支持一鍵快速查詢功能，方便察看矩陣的切換狀態。

8、 具有掉電記憶功能帶有斷電現場保護。

9、 高檔藍光液晶顯示屏。

10、 提供RS232通訊接口，控制協議簡要易用。可高速處理RS232通訊數據，這樣提高了DLP等顯示設備信號切換的等待時間。

11、 標準機架安裝的2U金屬機箱。

12、 采用國際通用的標準寬電壓輸入電源，電網電壓在100V—250V之間波動，都能保證穩定的輸出，極大提高了系統的可靠性和穩定性。

串口控制，簡便易用的通訊協議

通過串和電腦及智能中控系統實現通訊控制。

和電腦采用交叉線連接，采用2---3，3---2，5---5，波特率9600，1位停止位，無校驗。

l 同時換音視頻：輸入通道號*輸出通道號！，比如把第2路輸入切換到第15路輸出，代碼為2*15！。

l 把某路輸入音視頻切換到所有輸出：輸入通道號*N！，比如把第2路音視頻輸入切換到所有輸出，代碼為2*N!。

l 音視頻對應切換，即音頻及視頻輸入1到輸出1，輸入2到輸出2……輸入n到輸出n，代碼為N*N!。

l 只切換視頻：輸入通道號*輸出通道號%，比如把第2路視頻輸入切換到第15路輸出，代碼為2*15%。

l 把某路輸入視頻切換到所有輸出，輸入通道號*N%，比如把第2路視頻輸入切換到所有輸出，代碼為2*N%。

l 僅視頻對應切換，即視頻輸入1到輸出1，輸入2到輸出2……輸入n到輸出n，代碼為N*N%。

l 只切換音頻，輸入通道號*輸出通道號$，如把第2路音頻輸入切換到第15路輸出，代碼為2*15$。

l 把某路音頻切換到所有輸出，輸入通道號*N$，如把第2路音頻輸入切換到所有輸出，代碼為2*N$。

l 僅音頻對應切換，即音頻輸入1到輸出1，輸入2到輸出2……輸入n到輸出n，代碼為N*N$。

l 保存模式，即保存輸入輸出的對應關系，代碼為SAVE+存儲編號，存儲編號范圍為1—9，比如SAVE1。

l 調用模式，即調用保存好的輸入輸出對應關系，代碼為CALL+存儲編號，存儲編號范圍為1—9，比如CALL1。

l 查詢輸出對應輸入的關系，返回全部輸出對應的輸入關系代碼為QUER00，返回某路輸出對應的輸入代碼為QUER+輸出通道號，比如要返回第路輸出，則代碼為QUER01。
